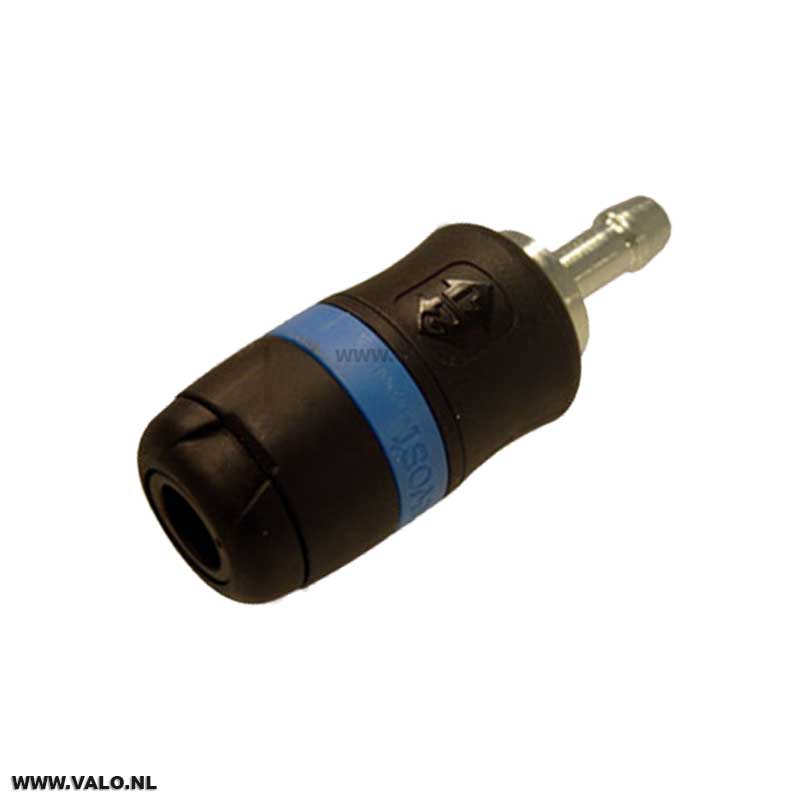

Prevost ISG 06 gripkoppeling blauw slangpilaar x ISO 6150B.
Door de drie doorlaten kunnen deze snelkoppelingen in de gehele industrie worden ingezet. Kies de doorlaat passend bij het luchtverbruik van de handgereedschappen. We adviseren deze snelkoppeling als een voordelige snelkoppeling en voor project toepassingen en ombouw. Of om andere snelkoppelingen te vervangen die op hetzelfde profi el moeten passen. Hierdoor wordt een kwaliteitsverbetering van het persluchtsysteem gerealiseerd.
TIP: vervangt u eerst alle steeknippels door geharde steeknippels van Prevost
De ISG kan worden gebruikt op alle steeknippels volgens het ISO6150-B profi el en het US mil 4109 profi el. Door de doorlaat van de steeknippel en snelkoppeling van 6 mm is er beperkt drukverlies bij kleine handgereedschappen. De 8 mm doorlaat is zeer geschikt voor grotere gereedschappen t.b.v. vrachtwagenwerkplaatsen en de 11 mm wordt in de grote construc ewerkplaatsen gebruikt. De lichtgewicht snelkoppeling is gemaakt van slagvast technisch kunststof en is robuust genoeg om dagelijks zeer intensief gebruikt te worden. Het kunststof huis van de snelkoppeling zal minder snel krassen veroorzaken op kwetsbare oppervlakken.
Bediening.
De ISG snelkoppelingen zijn schui uls bediende perslucht veiligheidssnelkoppelingen. Door de huls naar achteren te schuiven sluit de snelkoppeling de luch oevoer af en de slang ontlucht, maar wordt vastgehouden tot de schui uls naar voren geschoven wordt. Met deze snelkoppeling hee u een snelkoppeling die voldoet aan de ARBO wet en de veiligheidseisen van de ISO 4414.
Specificaties:
- Flow bij 6 Bar en ΔP 0,6 Bar: ISG06: 920 Nl/min. ISG08: 1860 Nl/min. ISG11: 4160 Nl/min.
- Werkdruk: van 2 tot 12 Bar (niet geschikt voor vacuüm)
- Temperatuurbereik: -15 °C tot + 70 °C
- Gewicht: 63 gram (ISG06.1808) 98 gram (ISG08.1808) 158 gram (ISG11.1813)
- Steeknippels IRP06: gehard staal, verzinkt
- Alle draadaansluitingen BSP draad
- 5 jaar garantie
Uitwisselbaarheid.
De ISG06 kan worden gebruikt om de volgende snelkoppelingen te vervangen:
Aro 102; Cejn 310, Dynaquip ¼”; Gromelle 600, GD10500; Hansen 22, 1000, 3000, 2CC; JWL 511, 521, 531, 571; Legris C9000 94-U06; Oe ker sc B1; Rectus 23, 24; Snap- te 37C4; Tomco 180; Transair CP-U1, 9D-09.
